通風管道工程

  • 車間除塵管道設計要求
  • 車間除塵管道設計要求

車間除塵通風管道設計要求

產品描述:今天為大家帶來的事車間除塵通風管道設計要求,在除塵設計中,根據不同的開清棉/清梳聯設計流程風量,風壓,合理選定除塵設備及風機型號。
服務熱線:18553449777
立即咨詢

除塵管道的設計要求

今天為大家帶來的事車間除塵通風管道設計要求,在除塵設計中,根據不同的開清棉/清梳聯設計流程風量,風壓,合理選定除塵設備及風機型號。

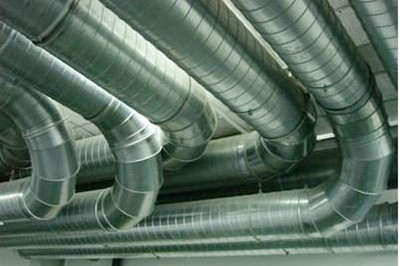

車間除塵通風管道設計要求(圖1)


01

計算公式

管道阻力與送風矩形沿程阻力和局部阻力計算工式相類同。沿程阻力即摩擦阻力,由于空氣的粘滯性,和管道內壁粗糙度所引起的空氣與管壁間的阻力叫摩擦阻力,與管道長成正比;局部阻力在空氣流動過程中,遇到各種障礙物,產生碰撞渦流所造成的阻力,主要發生在管道斷面變化,方向變化和匯流分流等部位。

02

設備選型號

除塵設備選型=設備排塵量或吸入口的風量/除塵機組過濾面積小于等于1100m3/m2.h,對于棉,毛,麻,化纖等等不同品種紡紗情況下,應合理考慮一級網目與化纖分離壓緊器配置及二級過濾濾料的選型。主風機在達到過濾風量并適當留有余地的情況下,其全壓必須保證克服系統內的全部阻力。

03

主風機全壓

主風機全壓=生產設備排放點或吸口負壓+管網系統全部阻力+除塵設備全部阻力+風機進出口部分阻力與排放阻力。

04

除塵管路設計一

所有除塵管道保證其管道內不允許積塵,則合理配置主風機全壓及除塵管徑大小設計相當重要。在清棉工序中,工藝排風風速控制在加2~14m/s(根據除塵機組全壓、管路的延程與局部等阻力消耗相結合,考慮其管路風速要求。)

05

除塵管路設計二

在清梳聯吸入棉工序中,由于單軸流等設備的(如特呂CL-C3)吸口負壓較高,在沒有考慮加接力風機的情況下,管路風速控制在1~13m/s,并加調節插板。

06

除塵管路設計三

梳棉與精梳支管風速設計在家17~19m/s橫管與支管三通連接時,由第一臺與最后一臺之間的管徑風速設計在家1~13.5m/s,(管徑設計螺旋形較好)。由于除塵管道內不允許積塵,除塵管徑設計最大不得超過700mm,最大通風量為20000m3/h。

車間除塵通風管道設計要求(圖2)
